Fenomenal Celda Tipo de guardabarros de goma Dibujo y dimensiones:
| Modelo |
H |
D1 |
D2 |
h |
n |
d |
| Sc 630 |
630 |
700 |
840 |
25 |
4 |
39 |
| Sc 800 |
800 |
900 |
1050 |
30 |
6 |
40 |
| Sc 1000 |
1000 |
1100 |
1300 |
35 |
6 |
47 |
| Sc 1150 |
1150 |
1300 |
1500 |
37 |
6 |
50 |
| Sc 1250 |
1250 |
1450 |
1650 |
40 |
6 |
53 |
| Sc 1450 |
1450 |
1650 |
1850 |
42 |
6 |
61 |
| Sc 1600 |
1600 |
1800 |
2000 |
46 |
8 |
61 |
| Sc 1700 |
1700 |
1900 |
2100 |
50 |
8 |
66 |
| Sc 2000 |
2000 |
2000 |
2200 |
50 |
8 |
74 |
| Sc 2250 |
2250 |
2300 |
2550 |
57 |
10 |
74 |
| Sc 2500 |
2500 |
2700 |
2950 |
70 |
10 |
74 |
| Sc 3000 |
3000 |
3150 |
3350 |
75 |
12 |
90 |
| NOTA (unidades:milímetro) |
El plano y las cotas son de referencia. Otras especificaciones también están disponibles. Póngase en contacto con nosotros para obtener información detallada.
La lista de rendimiento de Super Celda Tipo Guardabarros de goma:
| Modelo |
Deflexión nominal(%) |
Rendimiento |
| R(Kn) |
TOLERANCIA(%) |
E(KN/M) |
TOLERANCIA(%) |
| Sc 630 |
52.5
|
175.0 |
±10
|
48.0 |
±10
|
| Sc 800 |
280.0 |
98.0 |
| Sc 1000 |
445.0 |
195.0 |
| Sc 1150 |
589.0 |
297.0 |
| Sc 1250 |
696.0 |
382.0 |
| Sc 1450 |
936.0 |
596.0 |
| Sc 1600 |
1140.0 |
801.0 |
| Sc 1700 |
1287.0 |
960.0 |
| Sc 2000 |
1781.0 |
1564.0 |
| Sc 2250 |
2502.0 |
2472.0 |
| Sc 2500 |
3088.0 |
3391.0 |
| Sc 3000 |
3750.0 |
4300.0 |
Instalación de Super Celda Type Rubber Fenders:
Super Celda Type Rubber Fenders in Factory:

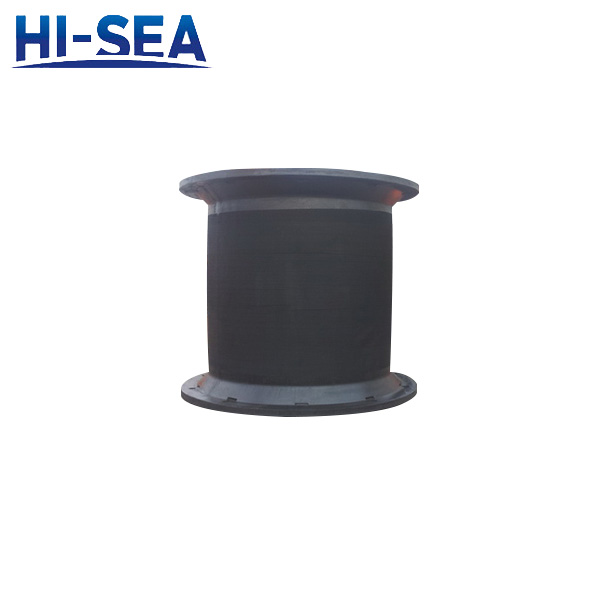

Introducción:
El guardabarros tipo Super Cell ha sido mejorado estructuralmente, con el aumento de 5% en la deflexión del diseño y 15% de absorción de energía. Equipado con el panel frontal, El guardabarros Super Cell puede disminuir en gran medida la presión del casco. So it’s one of the best choices for preventing damage from large vessels and ships’ berthing. UHMW-PE face pad can lower down the shear force by decreasing friction, para ampliar la vida útil del guardabarros.
Accesorios y fijaciones:
- Ancla en U
- Perno de anclaje
- Panel frontal
- Panel facial
- Cadena de tensión
- Cadena de peso
- Perno de conexión
