Dibujo y dimensiones del guardabarros de goma tipo cono:
| Modelo |
D |
d |
L |
| CY 150XL |
150 |
75 |
500~3000
|
| CY 200XL |
200 |
100 |
| CY 250XL |
250 |
125 |
| CY 300XL |
300 |
150 |
| CY 400XL |
400 |
200 |
| CY 500XL |
500 |
250 |
| CY 600XL |
600 |
300 |
| CY 700XL |
700 |
350 |
| CY 800XL |
800 |
400 |
| CY 900XL |
900 |
450 |
| CY 1000XL |
1000 |
500 |
1000~3000
|
| CY 1100XL |
1100 |
550 |
| CY 1200XL |
1200 |
600 |
| CY 1300XL |
1300 |
650 |
| CY 1400XL |
1400 |
700 |
| CY 1500XL |
1500 |
750 |
| CY 1600XL |
1600 |
800 |
| NOTA (unidades:milímetro) |
El plano y las cotas son de referencia. Otras especificaciones también están disponibles. Póngase en contacto con nosotros para obtener información detallada.
La lista de rendimiento de Cylindrical Tipo Guardabarros de goma:
| Modelo
|
Deflexión nominal(%)
|
Rendimiento |
| R(Kn) |
Tolerancia(%) |
E(KN/M) |
Tolerancia(%) |
| CY 150X1000 |
50
|
44.1 |
±10
|
1.5 |
±10
|
| CY 200X1000 |
59.8 |
2.6 |
| CY 250X1000 |
74.6 |
4.1 |
| CY 300X1000 |
89.3 |
5.9 |
| CY 400X1000 |
118.7 |
10.4 |
| CY 500X1000 |
148.1 |
16.1 |
| CY 600X1000 |
178.5 |
23.5 |
| CY 700X1000 |
208.0 |
31.4 |
| CY 800X1000 |
237.4 |
41.2 |
| CY 900X1000 |
267.8 |
52.0 |
| CY 1000X1000 |
297.2 |
63.8 |
| CY 1100X1000 |
331.0 |
77.2 |
| CY 1200X1000 |
363.0 |
95.2 |
| CY 1300X1000 |
382.0 |
108.0 |
| CY 1400X1000 |
421.8 |
127.5 |
| CY 1500X1000 |
451.0 |
147.0 |
| CY 1600X1000 |
481.0 |
176.0 |
| NOTA: FUERZA DE REACCIÓN(R) ABSORCIÓN DE ENERGÍA(E) |
Instalación de Cylindrical Type Rubber Fenders:
Cylindrical Type Rubber Fenders in Factory:
Aplicación de Cylindrical Type Rubber Fenders:

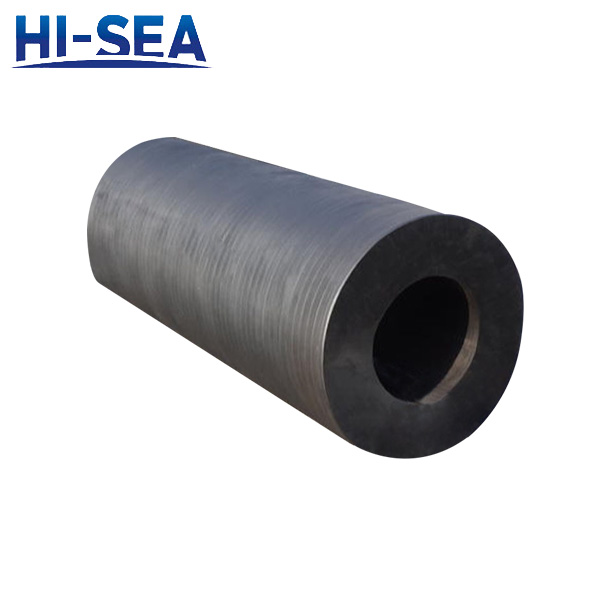

Introducción:
El guardabarros de goma de tipo cilíndrico generalmente se cuelga en los muelles, fácil de instalar y mantener. Con baja fuerza de reacción, baja presión del casco y alta absorción de energía, es especialmente aplicable para el balanceo longitudinal y transversal de los buques cuando atracan en los muelles. Diferentes especificaciones y formas de instalación de este tipo de guardabarros contribuyen a sus aplicaciones en gran cantidad de diversos buques y muelles..
Accesorios y fijaciones:
- Ancla en U
- Cadena
- Grillete
- Barra de acero
